Текстуру на квад, оказываемых используя буфер вершин объектов только половина прозрачный
Я преобразую некоторый код из OpenGL 1.3 в OpenGL ES 1.1. Это 2D-игра, поэтому она в основном сводится к рендерингу текстур на квадроциклах. В OpenGL ES нет немедленного режима, поэтому мне пришлось использовать объекты vertex buffer.

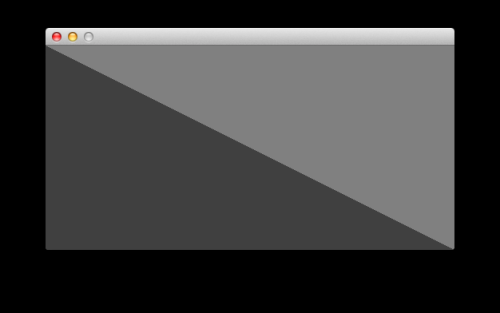

Но похоже, что только один из двух треугольников, составляющих каждый квадрант, управляет прозрачностью. Вот скриншот:
Вот как я рендерю текстурированные квадроциклы прямо сейчас, что приводит к этому:
glBindTexture2D(GL_TEXTURE_2D, id);
glEnableClientState(GL_VERTEX_ARRAY);
glEnableClientState(GL_TEXTURE_COORD_ARRAY);
const GLfloat texture_coordinates[] = {0, 0,
0, 1,
1, 1,
1, 0};
glTexCoordPointer(2, GL_FLOAT, 0, texture_coordinates);
const GLfloat vertices[] = {0, 0,
0, height,
width, height,
width, 0};
glVertexPointer(2, GL_FLOAT, 0, vertices);
const GLubyte indices[] = {0, 1, 2,
0, 2, 3};
glDrawElements(GL_TRIANGLE_STRIP, 6, GL_UNSIGNED_BYTE, indices);
glDisableClientState(GL_VERTEX_ARRAY);
glDisableClientState(GL_TEXTURE_COORD_ARRAY);
А вот как я раньше рисовал текстурированные квадроциклы с использованием немедленного режима, который отлично работает:
glBindTexture2D(GL_TEXTURE_2D, id);
glBegin(GL_QUADS);
glTexCoord2i(0, 0);
glVertex2i(0, 0);
glTexCoord2i(1, 0);
glVertex2i(width, 0);
glTexCoord2i(1, 1);
glVertex2i(width, height);
glTexCoord2i(0, 1);
glVertex2i(0, height);
glEnd();
Ниже приведен пример программы, воспроизводящей проблему.
Вы можете скомпилировать его на Linux следующим образом:
g++ `pkg-config --cflags --libs sdl gl libpng` reproduce.cpp
И на Mac OS X вот так:
clang++ -framework OpenGL `pkg-config --cflags --libs sdl libpng` reproduce.cpp
Вот прозрачное PNG-изображение 512x256, которое вы можете сохранить как "прозрачный.png":
#include <cmath>
#include <cstdio>
#include <iostream>
#include <png.h>
#include <SDL.h>
#include <SDL_main.h>
#include <SDL_opengl.h>
#include <stdexcept>
#include <sstream>
#define USE_VBO 1
struct Pixmap {
int width;
int height;
const unsigned char* data;
GLenum format;
};
Pixmap load_png(const std::string& path)
{
FILE* const file = fopen(path.c_str(), "rb");
if (!file)
throw std::runtime_error("Unable to open " + path);
png_byte header[8];
fread(header, 1, 8, file);
const bool is_png = !png_sig_cmp(header, 0, 8);
if (!is_png)
throw std::runtime_error(path + " is not a PNG");
png_structp png = png_create_read_struct(PNG_LIBPNG_VER_STRING,
NULL, NULL, NULL);
if (!png)
throw std::runtime_error("Failed to create png struct");
png_infop info = png_create_info_struct(png);
if (!info) {
png_destroy_read_struct(&png, (png_infopp) NULL, (png_infopp) NULL);
throw std::runtime_error("Failed to create png info struct");
}
png_infop info_end = png_create_info_struct(png);
if (!info_end) {
png_destroy_read_struct(&png, &info, (png_infopp) NULL);
throw std::runtime_error("Failed to create png info struct");
}
if (setjmp(png_jmpbuf(png))) {
png_destroy_read_struct(&png, &info, &info_end);
throw std::runtime_error("Error from libpng");
}
png_init_io(png, file);
png_set_sig_bytes(png, 8);
png_read_info(png, info);
int bit_depth;
int color_type;
png_uint_32 image_width, image_height;
png_get_IHDR(png, info, &image_width, &image_height, &bit_depth,
&color_type, NULL, NULL, NULL);
png_read_update_info(png, info);
GLenum format;
switch (color_type) {
case PNG_COLOR_TYPE_RGBA:
format = GL_RGBA;
break;
case PNG_COLOR_TYPE_RGB:
format = GL_RGB;
break;
default:
png_destroy_read_struct(&png, &info, &info_end);
std::ostringstream message_stream;
message_stream << "Unsupported PNG color type: " << color_type;
throw std::runtime_error(message_stream.str());
}
const int row_bytes = png_get_rowbytes(png, info);
png_byte* image_data = new png_byte[row_bytes * image_height];
png_bytep* row_pointers = new png_bytep[image_height];
for (unsigned int i = 0; i < image_height; i++)
row_pointers[i] = image_data + i * row_bytes;
png_read_image(png, row_pointers);
png_destroy_read_struct(&png, &info, &info_end);
delete[] row_pointers;
fclose(file);
Pixmap pixmap;
pixmap.width = image_width;
pixmap.height = image_height;
pixmap.data = image_data;
pixmap.format = format;
return pixmap;
}
GLuint create_texture(Pixmap pixmap)
{
GLuint id;
glGenTextures(1, &id);
glBindTexture(GL_TEXTURE_2D, id);
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, pixmap.format, pixmap.width,
pixmap.height, 0, pixmap.format, GL_UNSIGNED_BYTE,
pixmap.data);
return id;
}
void draw_texture(const GLuint id, const int width, const int height)
{
glBindTexture(GL_TEXTURE_2D, id);
#if USE_VBO
glEnableClientState(GL_VERTEX_ARRAY);
glEnableClientState(GL_TEXTURE_COORD_ARRAY);
const GLfloat texture_coordinates[] = {0, 0,
0, 1,
1, 1,
1, 0};
glTexCoordPointer(2, GL_FLOAT, 0, texture_coordinates);
const GLfloat vertices[] = {0, 0,
0, height,
width, height,
width, 0};
glVertexPointer(2, GL_FLOAT, 0, vertices);
const GLubyte indices[] = {0, 1, 2,
0, 2, 3};
glDrawElements(GL_TRIANGLE_STRIP, 6, GL_UNSIGNED_BYTE, indices);
glDisableClientState(GL_VERTEX_ARRAY);
glDisableClientState(GL_TEXTURE_COORD_ARRAY);
#else
glBegin(GL_QUADS);
glTexCoord2i(0, 0);
glVertex2i(0, 0);
glTexCoord2i(1, 0);
glVertex2i(width, 0);
glTexCoord2i(1, 1);
glVertex2i(width, height);
glTexCoord2i(0, 1);
glVertex2i(0, height);
glEnd();
#endif
}
int main(int argc, char* argv[])
{
const int width = 512;
const int height = 256;
SDL_Init(SDL_INIT_VIDEO);
SDL_GL_SetAttribute(SDL_GL_DOUBLEBUFFER, 1);
SDL_SetVideoMode(width, height, 0, SDL_OPENGL);
glEnable(GL_TEXTURE_2D);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
glEnable(GL_BLEND);
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
glOrtho(0, width, height, 0, -1, 1);
glMatrixMode(GL_MODELVIEW);
glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
glClear(GL_COLOR_BUFFER_BIT);
try {
Pixmap pixmap = load_png("transparent.png");
GLuint texture = create_texture(pixmap);
draw_texture(texture, pixmap.width, pixmap.height);
} catch (std::exception& e) {
std::cerr << e.what() << std::endl;
}
SDL_GL_SwapBuffers();
SDL_Event event;
for (;;) {
SDL_WaitEvent(&event);
if (event.type == SDL_QUIT)
return 0;
}
return 0;
}
1 ответ:
Видя, что вы используете индексированный рисунок с простой треугольной полосой для квадрата, я задался вопросом, и на самом деле это ваша проблема. Ваш массив индексов выглядит так, как будто вы хотите нарисовать два индексированных треугольника, а не одну полосу треугольника. Итак, вы рисуете полосу треугольника с 6 вершинами и, следовательно, 4 треугольниками, что означает дополнительные треугольники, которые каким-то образом оборачиваются позади ваших двух других и вызывают двойной рисунок, который затем приводит к более темным частям.
Таким образом, самым простым решением было бы изменить
Но вы знаете, что это треугольная полоса для двух треугольников, для которой нужно всего 4 вершины. Так что нет никакой необходимости в любом массиве индексов вообще, просто используйте старый добрыйGL_TRIANGLE_STRIPнаGL_TRIANGLES, но, возможно, немного измените порядок вершин / индексов, так как в противном случае вы рисуете треугольники по часовой стрелке, тогда как ваш пример 1.3 quad использует порядок против часовой стрелки (возможно, это не имеет значения в вашем случае, но это было бы неправильным подходом в первую очередь, никогда не игнорируйте ваш порядок).glDrawArraysи рисуйте вершины по порядку. Но немного переупорядочьте их (треугольные полосы используют зигзагообразный узор, поэтому упорядочивайте их слева направо, сверху вниз):const GLfloat texture_coordinates[] = {0, 1, 0, 0, 1, 1, 1, 0}; glTexCoordPointer(2, GL_FLOAT, 0, texture_coordinates); const GLfloat vertices[] = {0, height, 0, 0, width, height, width, 0}; glVertexPointer(2, GL_FLOAT, 0, vertices); glDrawArrays(GL_TRIANGLE_STRIP, 0, 4);
