Рисование только границ stat smooth в ggplot2


При использовании stat_smooth() Есть ли способ удалить затененную область подгонки, но только нарисовать ее внешние границы? Я знаю, что могу удалить затененную область с помощью чего-то вроде:

 geom_point(aes(x=x, y=y)) + geom_stat(aes(x=x, y=y), alpha=0)
Но как я могу сделать внешние границы его (внешние кривые) все еще видимыми как слабые черные линии?
2 7

2 ответа:

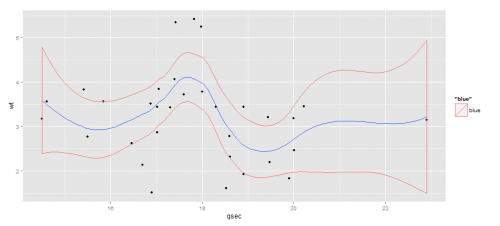

Можно также использовать geom_ribbon с fill = NA.

gg <- ggplot(mtcars, aes(qsec, wt))+
        geom_point() +
        stat_smooth( alpha=0,method='loess')

rib_data <- ggplot_build(gg)$data[[2]]

ggplot(mtcars)+
  stat_smooth(aes(qsec, wt), alpha=0,method='loess')+
  geom_point(aes(qsec, wt)) +
  geom_ribbon(data=rib_data,aes(x=x,ymin=ymin,ymax=ymax,col='blue'),
                fill=NA,linetype=1)

Введите описание изображения здесь

...и если по какой-то причине вы не хотите вертикальные полосы, вы можете просто использовать два слоя geom_line:

ggplot(mtcars)+
    stat_smooth(aes(qsec, wt), alpha=0,method='loess')+
    geom_point(aes(qsec, wt)) +
    geom_line(data = rib_data,aes(x = x,y = ymax)) +
    geom_line(data = rib_data,aes(x = x,y = ymin))

Есть, скорее всего, более простые способы, но вы можете попробовать это в качестве начала. Я беру данные для доверительного интервала с помощью ggbuild, которые затем использую в geom_line

# create a ggplot object with a linear smoother and a CI
library(ggplot2)
gg <- ggplot(data = mtcars, aes(x = wt, y = mpg)) +
    geom_point() +
    geom_smooth(method = "lm")
gg

# grab the data from the plot object
gg_data <- ggplot_build(gg)
str(gg_data)
head(gg_data$data[[2]])
gg2 <- gg_data$data[[2]]

# plot with 'CI-lines' and the shaded confidence area
ggplot(data = mtcars, aes(x = wt, y = mpg)) +
    geom_point() +
    geom_smooth(method = "lm", se = TRUE, size = 1) +
    geom_line(data = gg2, aes(x = x, y = ymin), size = 0.02) +
    geom_line(data = gg2, aes(x = x, y = ymax), size = 0.02)

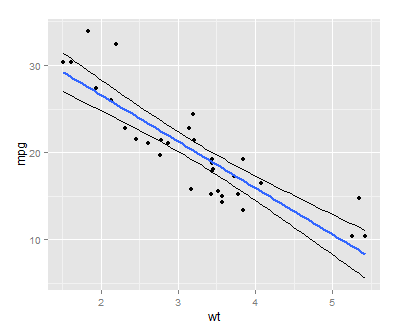

# plot with 'CI-lines' but without confidence area
ggplot(data = mtcars, aes(x = wt, y = mpg)) +
    geom_point() +
    geom_smooth(method = "lm", se = FALSE, size = 1) +
    geom_line(data = gg2, aes(x = x, y = ymin), size = 0.02) +
    geom_line(data = gg2, aes(x = x, y = ymax), size = 0.02)

Введите описание изображения здесь
