Сопоставьте легенду и размер участка

Пожалуйста, Подумайте:

intense = Reverse[Round[Rationalize /@ N[10^Range[0, 3, 1/3]]]];
values = Range[0, 9/10, 1/10];

intensityLegend = Column[Prepend[MapThread[
                         Function[{intensity, values},
                         Row[{Graphics[{(Lighter[Blue, values]),
                         Rectangle[{0, 0}, {4, 1}], Black,
                         Text[Style[ToString[intensity], 16, Bold], {2, .5}]}]}]],
                        {intense, values}], Text[Style["Photons Number", Bold, 15]]]];

IntersectionDp1={{1., 588.377}, {2.15443, 580.306}, {4.64159, 573.466}, {10.,560.664},
                 {21.5443, 552.031}, {46.4159, 547.57}, {100.,545.051},
                 {215.443, 543.578}, {464.159, 542.281}, {1000., 541.346}}


FindD1=ListLogLinearPlot[Map[List, IntersectionDp1],
                  Frame -> True,
                  AxesOrigin -> {-1, 0},
                  PlotMarkers ->
                  With[{markerSize = 0.04}, {Graphics[{Lighter[Blue, #], Disk[]}],
                       markerSize} & /@Range[9/10, 0, -1/10]], Filling -> Axis,
                  FillingStyle -> Opacity[0.8],
                  PlotRange -> {{.5, 1100}, {540, 600}},
                  ImageSize->400];

Grid[{{intensityLegend, FindD1}, {intensityLegend, FindD1}},
      ItemSize -> {50, 20}, Frame -> True]

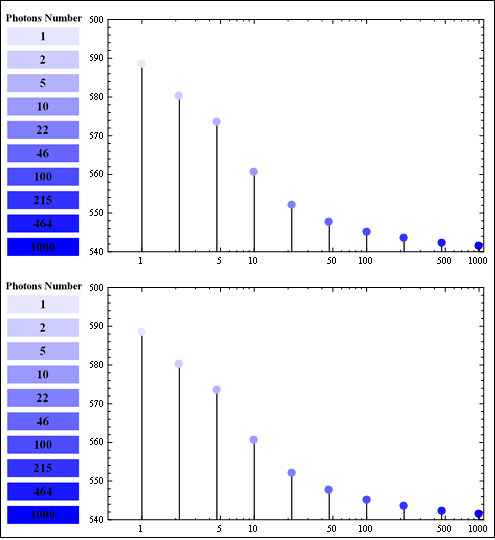

Введите описание изображения здесь

Как я могу получить размер столбца легенды, чтобы он соответствовал высоте области участка ?

В то время как строка регулирует размер, мне нужно использовать сетку. Вот почему я дублировал в сетке.

2 4
wolfram-mathematica mathematica-8

2 ответа:

Работа с размерами изображений. (*

intense = Reverse[Round[Rationalize /@ N[10^Range[0, 3, 1/3]]]];
values = Range[0, 9/10, 1/10];
imgSize = 400;                                                          (* <- *)
Off[Ticks::ticks]

IntersectionDp1 =  {{1., 588.377},     {2.15443, 580.306}, {4.64159, 573.466},
   {10., 560.664}, {21.5443, 552.031}, {46.4159, 547.57},  {100., 545.051},
   {215.443, 543.578}, {464.159, 542.281}, {1000., 541.346}}

FindD1 = ListLogLinearPlot[Map[List, IntersectionDp1], Frame -> True,
   AxesOrigin -> {-1, 0},
   PlotMarkers ->
    With[{markerSize = 0.04},
     {Graphics[{Lighter[Blue, #], Disk[]}], markerSize} &
       /@ Range[9/10, 0, -1/10]], Filling -> Axis, FillingStyle -> Opacity[0.8],
       PlotRange -> {{.5, 1100}, {540, 600}}, ImageSize -> imgSize];    (* <- *)

intensityLegend =
  Rasterize[Column[
    Prepend[
     Reverse@MapThread[                                                 (* <- *)
      Function[{intensity, values},
       Row[{Graphics[{(Lighter[Blue, values]),
           Rectangle[{0, 0}, {4, 1}], Black,
           Text[Style[ToString[intensity], 30, Bold], {2, .5}]}]}]],
      {intense, values}],
     Text[Style["Photons Number", Bold, 25]]]],
   ImageSize -> {Automatic,                                             (* <- *)
     IntegerPart@
      First[imgSize Cases[AbsoluteOptions[FindD1],
         HoldPattern[AspectRatio -> x_] -> x]]}];

Grid[{{intensityLegend, FindD1}, {intensityLegend, FindD1}}, Frame -> True]

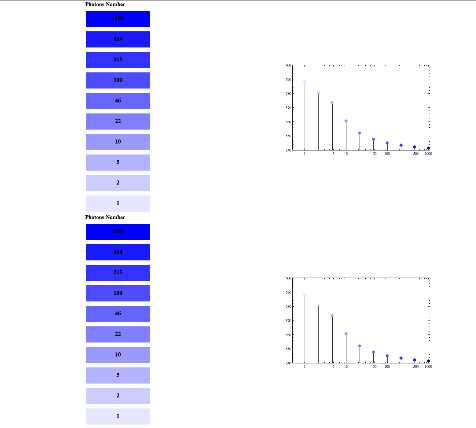

Введите описание изображения здесь

Где я перевернул столбец интенсивности в эстетических целях.

Edit

Если вы явно не укажете опцию ImageSize для сюжета, вы разочарованно обнаружите, что AbsoluteOptions[Plot, "ImageSize"] возвращает "Automatic"!

Edit отвечая на комментарий @500 ниже

В выражение:

   ImageSize -> {Automatic,                                             (* <- *)
     IntegerPart@
      First[imgSize Cases[AbsoluteOptions[FindD1],
         HoldPattern[AspectRatio -> x_] -> x]]}];

Действительно является рабочей заменой для чего-то, что должно работать , но не , чтобы получить размер изображения участка:

   ImageSize -> {Automatic, Last@AbsoluteOptions[FindD1,"ImageSize"]}
Итак, то, что делает IntegerPart[...], - это получение вертикального размера изображения сюжета, умножение imgSize на AspectRatio сюжета.
Чтобы понять, как это работает, запустите код и введите:
AbsoluteOptions[FindD1]

И вы увидите варианты сюжета там. Тогда функция Cases[] просто извлекает AspectRatio вариант.

На самом деле есть более чистый способ сделать то, что делает Cases []. Это:
AbsoluteOptions[FindD1,"AspectRatio"]
Но есть еще одна ошибка в функции AbsoluteOptions, которая мешает нам использовать ее таким образом.
9

Как насчет того, чтобы сделать легенду немного меньше?

intensityLegend =
  Column[Prepend[
    MapThread[
     Function[{intensity, values},
      Row[{Graphics[{(Lighter[Blue, values]),
          Rectangle[{0, 0}, {4, 1}], Black,
          Text[Style[ToString[intensity], 12, Bold], {2, .5}]},
         ImageSize -> 50]}]], {intense, values}],
    Text[Style["Photons Number", Bold, 15]]]];

Введите описание изображения здесь

4
