Python / Matplotlib/Pyside быстрая прокрутка Timetrace
У меня есть большие временные следы, которые должны быть проверены визуально, поэтому мне нужен инструмент быстрой прокрутки.
Как я могу добиться самой быстрой прокрутки Maplotlib/Pyside?
Правильно знаете, я добавил полосу прокрутки PySide к фигуре MPL и обновил x-диапазон графика с помощью метода set_xlim(). Это недостаточно быстро, особенно потому, что в конечном приложении у меня есть по крайней мере 8 временных трасс в разных вложенных диаграммах, которые должны прокручиваться вместе. фигурой сюжета является прилагается .
Есть ли место для улучшения?
Здесь я прилагаю демонстрационный код, который демонстрирует относительно низкую прокрутку. Он длинный, но это почти весь код котельной плиты. Интересный бит (который нуждается в улучшении) находится в методе xpos_changed(), где изменяются xlimits графика.
EDIT: ниже я включил некоторые микрооптимизации, предложенные tcaswell, но скорость обновления не улучшилась.
from PySide import QtGui, QtCore
import pylab as plt
import numpy as np
N_SAMPLES = 1e6
def test_plot():
time = np.arange(N_SAMPLES)*1e-3
sample = np.random.randn(N_SAMPLES)
plt.plot(time, sample, label="Gaussian noise")
plt.title("1000s Timetrace n (use the slider to scroll and the spin-box to set the width)")
plt.xlabel('Time (s)')
plt.legend(fancybox=True)
q = ScrollingToolQT(plt.gcf(), scroll_step=10)
return q # WARNING: it's important to return this object otherwise
# python will delete the reference and the GUI will not respond!
class ScrollingToolQT(object):
def __init__(self, fig, scroll_step=10):
# Setup data range variables for scrolling
self.fig = fig
self.scroll_step = scroll_step
self.xmin, self.xmax = fig.axes[0].get_xlim()
self.width = 1 # axis units
self.pos = 0 # axis units
self.scale = 1e3 # conversion betweeen scrolling units and axis units
# Save some MPL shortcuts
self.ax = self.fig.axes[0]
self.draw = self.fig.canvas.draw
#self.draw_idle = self.fig.canvas.draw_idle
# Retrive the QMainWindow used by current figure and add a toolbar
# to host the new widgets
QMainWin = fig.canvas.parent()
toolbar = QtGui.QToolBar(QMainWin)
QMainWin.addToolBar(QtCore.Qt.BottomToolBarArea, toolbar)
# Create the slider and spinbox for x-axis scrolling in toolbar
self.set_slider(toolbar)
self.set_spinbox(toolbar)
# Set the initial xlimits coherently with values in slider and spinbox
self.ax.set_xlim(self.pos,self.pos+self.width)
self.draw()
def set_slider(self, parent):
self.slider = QtGui.QSlider(QtCore.Qt.Horizontal, parent=parent)
self.slider.setTickPosition(QtGui.QSlider.TicksAbove)
self.slider.setTickInterval((self.xmax-self.xmin)/10.*self.scale)
self.slider.setMinimum(self.xmin*self.scale)
self.slider.setMaximum((self.xmax-self.width)*self.scale)
self.slider.setSingleStep(self.width*self.scale/4.)
self.slider.setPageStep(self.scroll_step*self.width*self.scale)
self.slider.setValue(self.pos*self.scale) # set the initial position
self.slider.valueChanged.connect(self.xpos_changed)
parent.addWidget(self.slider)
def set_spinbox(self, parent):
self.spinb = QtGui.QDoubleSpinBox(parent=parent)
self.spinb.setDecimals(3)
self.spinb.setRange(0.001,3600.)
self.spinb.setSuffix(" s")
self.spinb.setValue(self.width) # set the initial width
self.spinb.valueChanged.connect(self.xwidth_changed)
parent.addWidget(self.spinb)
def xpos_changed(self, pos):
#pprint("Position (in scroll units) %fn" %pos)
pos /= self.scale
self.ax.set_xlim(pos, pos+self.width)
self.draw()
def xwidth_changed(self, width):
#pprint("Width (axis units) %fn" % step)
if width <= 0: return
self.width = width
self.slider.setSingleStep(self.width*self.scale/5.)
self.slider.setPageStep(self.scroll_step*self.width*self.scale)
old_xlim = self.ax.get_xlim()
self.xpos_changed(old_xlim[0]*self.scale)
if __name__ == "__main__":
q = test_plot()
plt.show()
2 ответа:
Это кажется немного быстрее / более отзывчивым:
from PySide import QtGui, QtCore import pylab as plt import numpy as np N_SAMPLES = 1e6 def test_plot(): time = np.arange(N_SAMPLES)*1e-3 sample = np.random.randn(N_SAMPLES) plt.plot(time, sample, label="Gaussian noise") plt.legend(fancybox=True) plt.title("Use the slider to scroll and the spin-box to set the width") q = ScrollingToolQT(plt.gcf()) return q # WARNING: it's important to return this object otherwise # python will delete the reference and the GUI will not respond! class ScrollingToolQT(object): def __init__(self, fig): # Setup data range variables for scrolling self.fig = fig self.xmin, self.xmax = fig.axes[0].get_xlim() self.step = 1 # axis units self.scale = 1e3 # conversion betweeen scrolling units and axis units # Retrive the QMainWindow used by current figure and add a toolbar # to host the new widgets QMainWin = fig.canvas.parent() toolbar = QtGui.QToolBar(QMainWin) QMainWin.addToolBar(QtCore.Qt.BottomToolBarArea, toolbar) # Create the slider and spinbox for x-axis scrolling in toolbar self.set_slider(toolbar) self.set_spinbox(toolbar) # Set the initial xlimits coherently with values in slider and spinbox self.set_xlim = self.fig.axes[0].set_xlim self.draw_idle = self.fig.canvas.draw_idle self.ax = self.fig.axes[0] self.set_xlim(0, self.step) self.fig.canvas.draw() def set_slider(self, parent): # Slider only support integer ranges so use ms as base unit smin, smax = self.xmin*self.scale, self.xmax*self.scale self.slider = QtGui.QSlider(QtCore.Qt.Horizontal, parent=parent) self.slider.setTickPosition(QtGui.QSlider.TicksAbove) self.slider.setTickInterval((smax-smin)/10.) self.slider.setMinimum(smin) self.slider.setMaximum(smax-self.step*self.scale) self.slider.setSingleStep(self.step*self.scale/5.) self.slider.setPageStep(self.step*self.scale) self.slider.setValue(0) # set the initial position self.slider.valueChanged.connect(self.xpos_changed) parent.addWidget(self.slider) def set_spinbox(self, parent): self.spinb = QtGui.QDoubleSpinBox(parent=parent) self.spinb.setDecimals(3) self.spinb.setRange(0.001, 3600.) self.spinb.setSuffix(" s") self.spinb.setValue(self.step) # set the initial width self.spinb.valueChanged.connect(self.xwidth_changed) parent.addWidget(self.spinb) def xpos_changed(self, pos): #pprint("Position (in scroll units) %f\n" %pos) # self.pos = pos/self.scale pos /= self.scale self.set_xlim(pos, pos + self.step) self.draw_idle() def xwidth_changed(self, xwidth): #pprint("Width (axis units) %f\n" % step) if xwidth <= 0: return self.step = xwidth self.slider.setSingleStep(self.step*self.scale/5.) self.slider.setPageStep(self.step*self.scale) old_xlim = self.ax.get_xlim() self.xpos_changed(old_xlim[0] * self.scale) # self.set_xlim(self.pos,self.pos+self.step) # self.fig.canvas.draw() if __name__ == "__main__": q = test_plot() plt.show()

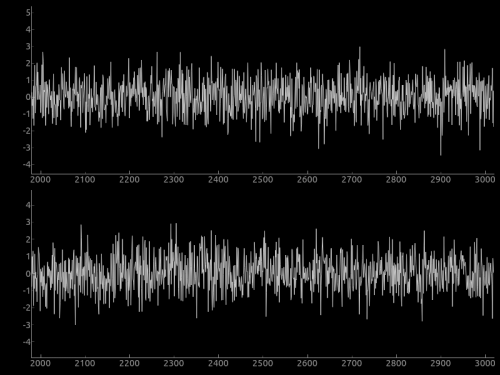

Как и было предложено в комментариях, вот демонстрационный пример pyqtgraph, который прокручивает две большие трассы вместе (с помощью мыши).
Документация не завершена для проекта pyqtgraph, но есть несколько хороших примеров, которые вы можете просмотреть с помощью
python -m pyqtgraph.examples, которые должны указать вам правильное направление. Тот самый crosshair.py пример может быть особенно интересным для вас.Если вы используете pyqtgraph, подключите виджет слайдера к методу setXRange в последней строке этой демонстрации.
from pyqtgraph.Qt import QtGui, QtCore import pyqtgraph as pg import numpy as np app = QtGui.QApplication([]) win = pg.GraphicsWindow() x = np.arange(1e5) y1 = np.random.randn(x.size) y2 = np.random.randn(x.size) p1 = win.addPlot(x=x, y=y1, name='linkToMe') p1.setMouseEnabled(x=True, y=False) win.nextRow() p2 = win.addPlot(x=x, y=y2) p2.setXLink('linkToMe') p1.setXRange(2000,3000)
