Построение ряда неравенств в виде плоскостей

Я хотел бы построить несколько плоскостей, каждая из которых является неравенством. После того, как я построю все плоскости, я хотел бы объединить их и раскрасить область внутри этих линий. Изображение, рисование большого количества 3d линий и раскрашивание области внутри-это то, что я пытаюсь сделать.

Мои данные выглядят так:

df <- structure(list(z = c(0, 0.06518, 0.08429, -0.01659, 0, 0.06808,
0.12383, -1, -0.01662, 0.28782, 0, -0.09539, 0.04255, 0.09539,
-0.13361, -0.28782, -0.14468, -0.19239, 0.10642), x = c(1, 0.02197,
0.03503, -0.02494, 0, 0.04138, 0.17992, 0, -0.02482, 0.1122,
0, 0.01511, 0.0011, -0.01511, -0.06699, -0.1122, -0.06876, 0.12078,
0.10201), y = c(0, 0.08735, 0.09927, 0.03876, -1, 0.22114, -0.00152,
0, 0.03811, -0.07335, 0, -0.03025, 0.07681, 0.03025, -0.23922,
0.07335, -0.25362, -0.09879, 0.05804), value = c(5801L, 135L,
162L, 109L, 4250L, 655L, 983L, 4500L, 108L, 1594L, 4400L, 540L,
147L, 323L, 899L, 1023L, 938L, 1627L, 327L)), .Names = c("z",
"x", "y", "value"), class = "data.frame", row.names = c(NA, -19L
))
Каждая строка представляет собой уравнение вида: z + x + y < value. x - горизонтальное значение, y - вертикальное и z - глубина. z может быть решено быть: - x - y + значение > z.

Пределы системы координат таковы:

x <- z <- seq(-6000, 6000, by = 1)
y <- seq(-4000, 4000, by = 1)
Итак, из каждого ряда я хотел бы нарисовать плоскость. Затем я хотел бы объединить все эти плоскости и заполнить значения внутри линий. Результат должен выглядеть как многоходовая неравная игральная кость. Или безобразно ограненный бриллиант.

Я играл с обеими функциями rgl и persp, но я даже не знаю, с чего начать. Я открыт для других программных рекомендаций.

Опираясь на один из примеров из persp3d:

x <- seq(-6000, 6000, by = 1)
z <- x
y <- seq(-4000, 4000, by = 1)

f <- function(x, y) <- { r <- -x - y + value > z } # stuck here, can you handle an inequality here?
z <- outer(x, y, f)
open3d()
bg3d("white")
material3d(col = "black")
persp3d(x, y, z, col = "lightblue",
        xlab = "X", ylab = "Y", zlab = "z")
Я признаю, что это довольно большие пределы. Если это помогает уменьшить их, не стесняйтесь, или увеличить sequence(..., by = ).
2 10
inequality

2 ответа:

Вы можете сэкономить много времени на вычислениях, воспользовавшись некоторым умножением матрицы.

library(dplyr)
library(geometry)
library(rgl)

# define point grid
r <- 50   # resolution
grid <- expand.grid(
  x = seq(-6000, 6000, by = r),
  y = seq(-4000, 4000, by = r),
  z = seq(-6000, 6000, by = r))  # data.table::CJ(x,y,z) if speed is a factor

# get points satisfying every inequality
toPlot <- df %>%
  select(x, y, z) %>%
  data.matrix %>%
  `%*%`(t(grid)) %>%
  `<`(df$value) %>%
  apply(2, all)

## Alternative way to get points (saves time avoiding apply)
toPlot2 <-
  colSums(data.matrix(df[, c('x', 'y', 'z')]) %*% t(grid) < df$value) == nrow(df)

Поскольку вам не нужна внутренняя часть, уменьшите точки до их выпуклой оболочки и просто постройте поверхность.

# get convex hull, print volume
gridPoints <- grid[toPlot, ]
hull <- convhulln(gridPoints, "FA")
hull$vol
#> 285767854167

# plot (option 1: colors as in picture)
apply(hull$hull, 1, function(i) gridPoints[i, ]) %>%
  lapply(rgl.triangles, alpha = .8, color = gray.colors(5))

## plot (option 2: extract triangles first - much faster avoiding apply)
triangles <- gridPoints[c(t(hull$hull)), ]
rgl.triangles(triangles, alpha=0.8, color=gray.colors(3))

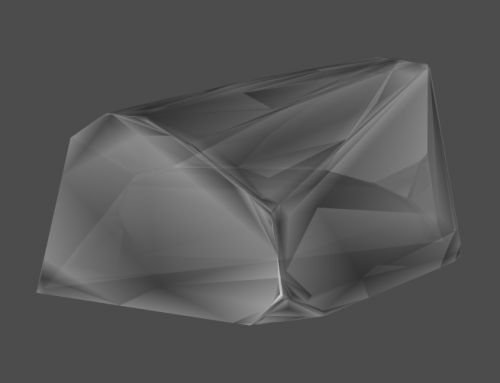

Придавая этому странному растаявшему кубику льда вид вещи:

Странная тающая штука кубик льда

4

Можно создать фабрику функций, которая принимает данные.фрейм неравенств (df), и возвращает функцию, которая:

  1. принимает три значения (x, y, z)
  2. возвращает false, если какое-либо из загруженных неравенств не выполняется

Фабрика:

eval_gen <- function(a,b,c,d){
  force(a); force(b); force(c); force(d)
  check <- function(x,y,z){
    bool <- T
    for (i in 1:length(a)){
      bool <- bool && (a[i] * x + b[i] * y + c[i] * z < d[i])
    }
    return(bool)
  }
}

Затем мы загружаем в фрейм данных неравенство, создавая функцию:

ueq_test <- eval_gen(df$x,df$y,df$z,df$value) #load the inequalities
Теперь все, что нам нужно сделать, это создать сетку и раскрасить ее, если все неравенства выполняются:
library(data.table)
library(rgl)

#Note, you can change the resolution by changing the `by` argument here, I've set to 100 to keep computation time and object size manageable

lx <- lz <- seq(-6000, 6000, by = 100)
ly <- seq(-4000, 4000, by = 100)
df_pixels <- data.table(setNames(expand.grid(lx, ly, lz), c("x", "y", "z")))
df_pixels[, Ind := 1:.N]
df_pixels[, Equal := ueq_test(x,y,z), by = Ind]
df_pixels[Equal == T, colour := "red"]

Заговор на ргл:

with(df_pixels[Equal == T, ], plot3d(x=x, y=y, z=z, col= colour, type="p", size=5,
                                     xlim = c(-6000,6000),
                                     ylim = c(-4000,4000),
                                     zlim = c(-6000,6000)
                                     ))

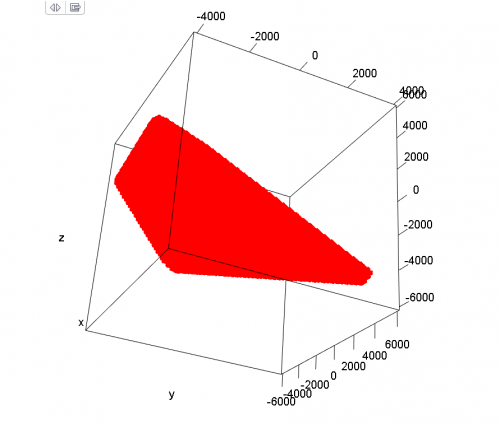

Что дает:

Введите описание изображения здесь

2
