Поместите изображение на плоскость XY в 3D-графике в Mathematica

Пожалуйста, рассмотрите следующее, из следующих из

Можем ли мы создать "foveated Image" в Mathematica

Clear[acuity];

acuity[distance_, x_, y_, blindspotradius_] :=

 With[{[Theta] = ArcTan[distance, Sqrt[x^2 + y^2]]},
      Clip[(Chop@Exp[-Abs[[Theta]]/(15. Degree)] - .05)/.95,
                     {0,1}] (1.-Boole[(x + 100.)^2 + y^2 <= blindspotradius^2])]

Plot3D[acuity[250., x, y, 9], {x, -256, 256}, {y, -256, 256},
PlotRange -> All, Axes -> False, PlotPoints -> 40,
ExclusionsStyle -> Automatic, Boxed -> False, Mesh -> None]

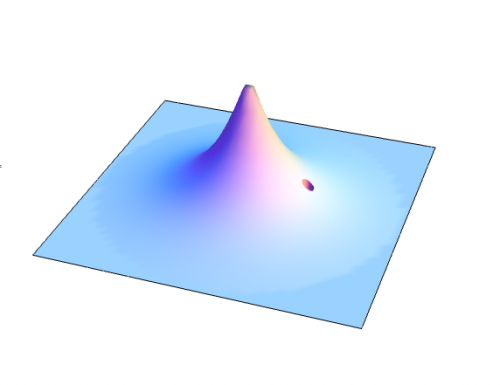

Введите описание изображения здесь

Как я могу добавить фотографию ниже на плоскости X & Y? Затем нанесите поверхность прозрачной. Возможно ли это ? (изображение, полученное с помощью решения в вопросе, упомянутом выше).

Введите описание изображения здесь

1 8
wolfram-mathematica mathematica-8

1 ответ:

i = Import["http://i.stack.imgur.com/0EizO.png"];
p = {{0, 0}, {1, 0}, {1, 1}, {0, 1}};
Show@{
  Plot3D[
   acuity[250., x, y, 9], {x, -256, 256}, {y, -256, 256},
   PlotRange -> All, PlotPoints -> 40,ExclusionsStyle -> Automatic,Axes -> False,
   Boxed -> False,   Mesh -> None,    PlotStyle -> Directive[Opacity[0.5]]],
  Graphics3D[{Texture[i],
    Polygon[Join[#, {0}] & /@ (2 p - 1) 256,   VertexTextureCoordinates -> p]}
  ]}

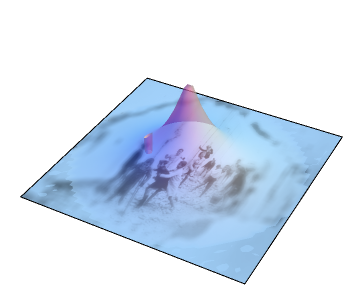

Введите описание изображения здесь

Edit

Работа с AspectRatio [], как указано в ваших комментариях:

p = {{0, 0}, {1, 0}, {1, 1}, {0, 1}};
r = First@#/Last@# &@Dimensions@ImageData@i;
a = 1.4;
Show@{Plot3D[
         acuity[250., a x, a y, 9], {x, -256  , 256 }, {y, -256 r , 256 r },
          PlotRange -> All, PlotPoints -> 40, ExclusionsStyle -> Automatic,
          Axes -> False, Boxed -> False, Mesh -> None,
          PlotStyle -> Directive[Opacity[0.5]], AspectRatio -> r],
  Graphics3D[{Texture[i],
             Polygon[{{-256 , -256 r, 0}, { 256 , -256 r , 0},
                      { 256 ,  256 r, 0}, {-256 ,  256 r, 0}},
             VertexTextureCoordinates -> p]}]}

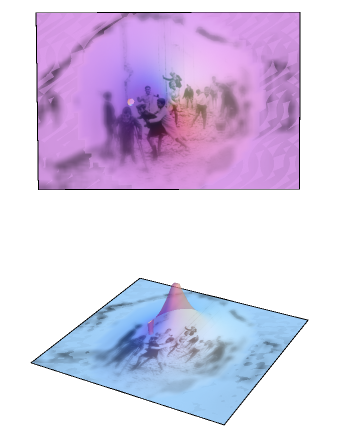

Введите описание изображения здесь
