Как нарисовать прозрачное изображение на форме?

Question

Как нарисовать прозрачное изображение на форме?

Я хочу нарисовать прозрачное изображение на Delphi-форме, но это не работает.

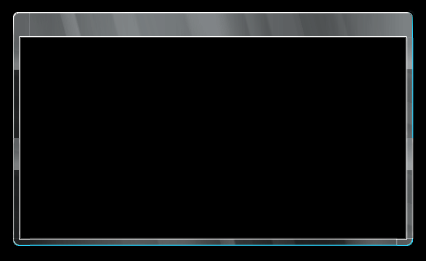

Вот оригинал PNG:
Прозрачная граница

Я загрузил изображение в TImage::

Image1.Transparent := True;
Form1.Color := clWhite;
Form1.TransparentColor := True;
Form1.TransparentColorValue := clWhite;

TImage

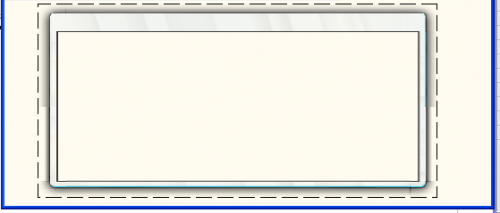

Приложение:

изображение не полностью прозрачно.
Изображение может быть нарисовано любым элементом управления или просто на холсте.
Я хотел бы использовать BMP-изображения.
может быть, я делаю что-то не так?
пожалуйста, помогите!

3 5

delphi transparency delphi-7

3 ответа:

Подход TransparentColorValue не может работать, потому что он работает только с изображениями, в которых один цвет представляет полную прозрачность. [Кроме того, вы играете с прозрачным цветом формы вместо прозрачного цвета изображения! Вышеописанное изображение PNG должно иметь альфа-канал , поэтому не каждый пиксель либо показан, либо прозрачен-вместо этого каждый пиксель имеет непрозрачность между 0 и 1 (0,37, например). То есть в дополнение к R, G, и B компоненты каждого пикселя, есть "альфа" компонент A.
Однако вышеприведенный образ, по-видимому, поврежден. "Правильный" PNG показан ниже:
Http://privat.rejbrand.se/RatingCtrl.png

Вы можете попробовать смешать вышеописанную на разных фонах, и вы обнаружите, что тень прекрасно сочетается.

Итак, если у вас есть "правильный" PNG, как нарисовать его на форме? Ну, это будет очень трудно в вашем случае, так как Delphi 7 этого не делает. поддержка PNG изображений. Он поддерживает только BMP изображения, и они обычно не имеют альфа-каналов.

1

Почему бы не попробовать нарисовать png на новое изображение с помощью обычного bmp. Нарисуйте то, что вы хотите, на изображении 2 и перерисуйте /или назначьте/ все для вашего изображения 1, Когда закончите. Должно сработать...

1

Andreas Rejbrand · Accepted Answer · 2011-05-11 16:48:42

Я нашел решение, которое позволит вам нарисовать BMP-образ с альфа-каналом на форме, используя только Windows API:
const
  AC_SRC_OVER = 0;
  AC_SRC_ALPHA = 1;

type
  BLENDFUNCTION = packed record
    BlendOp,
    BlendFlags,
    SourceConstantAlpha,
    AlphaFormat: byte;
  end;

function WinAlphaBlend(hdcDest: HDC; xoriginDest, yoriginDest, wDest, hDest: integer;
  hdcSrc: HDC; xoriginSrc, yoriginSrc, wSrc, hSrc: integer; ftn: BLENDFUNCTION): LongBool;
  stdcall; external 'Msimg32.dll' name 'AlphaBlend';

procedure TForm4.FormClick(Sender: TObject);
var
  hbm: HBITMAP;
  bm: BITMAP;
  bf: BLENDFUNCTION;
  dc: HDC;
begin
  hbm := LoadImage(0,
    'C:\Users\Andreas Rejbrand\Skrivbord\RatingCtrl.bmp',
    IMAGE_BITMAP,
    0,
    0,
    LR_LOADFROMFILE);
  if hbm = 0 then
    RaiseLastOSError;
  try
    if GetObject(hbm, sizeof(bm), @bm) = 0 then RaiseLastOSError;
    dc := CreateCompatibleDC(0);
    if dc = 0 then RaiseLastOSError;
    try
      if SelectObject(dc, hbm) = 0 then RaiseLastOSError;
      bf.BlendOp := AC_SRC_OVER;
      bf.BlendFlags := 0;
      bf.SourceConstantAlpha := 255;
      bf.AlphaFormat := AC_SRC_ALPHA;
      if not WinAlphaBlend(Canvas.Handle,
        10,
        10,
        bm.bmWidth,
        bm.bmHeight,
        dc,
        0,
        0,
        bm.bmWidth,
        bm.bmHeight,
        bf) then RaiseLastOSError;
    finally
      DeleteDC(dc);
    end;
  finally
    DeleteObject(hbm);
  end;
end;
Используя GIMP, я преобразовал PNG-Изображение

Http://privat.rejbrand.se/RatingCtrl.png

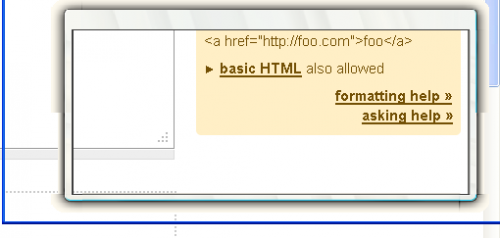

Найдено здесь к 32-битному растровому изображению RGBA, найдено Здесь , и результат очень хорошо:

Http://privat.rejbrand.se/gdiblend1.png http://privat.rejbrand.se/gdiblend2.png http://privat.rejbrand.se/gdiblend3.png
