Используйте пользовательский значок в круговой диаграмме plotly в R

Мне было интересно, есть ли способ иметь пользовательский значок для круговой диаграммы плотли вместо обычного разделения по кругу

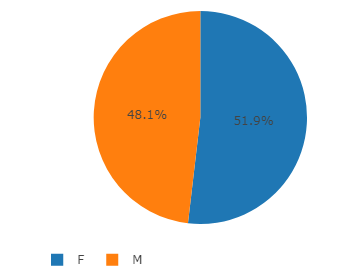

На данный момент я отображаю гендерную информацию с помощью круговой диаграммы, которая выглядит следующим образом:

Я пытаюсь сделать так, чтобы это выглядело как гендерный сюжет в ссылке ниже:

Https://app.displayr.com/Dashboard?id=c1506180-fe64-4941-8d24-9ec4a54439af#page=3e133117-f3b2-488b-bc02-1c2619cf3914

Сюжетный код выглядит следующим образом:

plot_ly(genderselection, labels = ~Gender, values = ~Freq, type = 'pie') %>%
      layout(title = paste0("Gender Distribution of Patients from Boston"),
             xaxis = list(showgrid = FALSE, zeroline = FALSE, showticklabels = FALSE),
             yaxis = list(showgrid = FALSE, zeroline = FALSE, showticklabels = FALSE),
             legend=list(orientation='h'))

Фрейм данных выбора пола:

  Gender Freq
     F   70
     M   65

Если не использовать plotly, есть ли какая-либо другая библиотека, которая может использоваться для отображения информации с помощью пользовательских значков ?

1 3

shiny ggplot2 plotly

1 ответ:

Marco Sandri · Accepted Answer · 2017-10-06 01:10:33

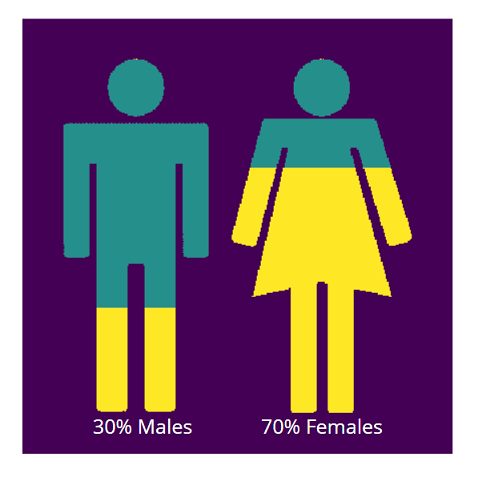

(1) Загрузите файл png, доступный здесь, и сохраните его в своем рабочем каталоге как man_woman.png
(2) выполните следующий код:

library(png)
library(plotly)

genderselection <- read.table(text="
  Gender Freq
     F   70
     M   30
", header=T)
pcts <- round(prop.table(genderselection$Freq)*100)

# Load png file with man and woman
img <- readPNG("man_woman.png")
h <- dim(img)[1]
w <- dim(img)[2]

# Find the rows where feet starts and head ends
pos1 <- which(apply(img[,,1], 1, function(y) any(y==1)))
mn1 <- min(pos1)
mx1 <- max(pos1)
pospctM <- round((mx1-mn1)*pcts[2]/100+mn1)
pospctF <- round((mx1-mn1)*pcts[1]/100+mn1)

# Fill bodies with a different color according to percentages
imgmtx <- img[h:1,,1]
whitemtx <- (imgmtx==1)
colmtx <- matrix(rep(FALSE,h*w),nrow=h)
midpt <- round(w/2)-10
colmtx[mx1:pospctM,1:midpt] <- TRUE
colmtx[mx1:pospctF,(midpt+1):w] <- TRUE
imgmtx[whitemtx & colmtx] <- 0.5

# Plot matrix using heatmap and print text
labs <- c(paste0(pcts[2], "% Males"),paste0(pcts[1], "% Females"))
ax <- list(ticks='', showticklabels=FALSE, showgrid=FALSE, zeroline=FALSE)
p <- plot_ly(z = imgmtx, showscale=FALSE, type='heatmap', width = 500,  height = 500) %>%
     add_text(x = c(100,250), y = c(20,20), type='heatmap', mode="text",
        text=labs, showlegend=FALSE, textfont=list(size=20, color="#FFFFFF"), inherit=FALSE) %>%
     layout(xaxis = ax,  yaxis = ax)
p
