Имея подразделы в легенде сюжета в R?

Я создаю следующую легенду:

legend(
  "bottomleft"
  , legend=c(
    expression(bold("Long:" ~ (w==10^2 ~ ";" ~ h==10^5)))
    , expression(q[c] == 0.00 ~ ";" ~ beta == 0)
    , expression(q[c] == 0.05 ~ ";" ~ beta == 2)
    , expression(q[c] == 0.10 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.20 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.40 ~ ";" ~ beta == 10)
    , expression(bold("Wide:" ~ (w==10^3 ~ ";" ~ h==10^3)))
    , expression(q[c] == 0.00 ~ ";" ~ beta == 0)
    , expression(q[c] == 0.05 ~ ";" ~ beta == 2)
    , expression(q[c] == 0.10 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.20 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.40 ~ ";" ~ beta == 10)
  )
  , col=c("n", 1, 2, 3, 4, 5, -1, 1, 2, 3, 4, 5)
  , lty=c(F, 1, 1, 1, 1, 1, -1, 2, 2, 2, 2, 2)
  , cex=.65
)

Что дает мне:

Введите описание изображения здесь

Было бы лучше иметь заголовок, который также охватывает область выборки "линия+точка":

Введите описание изображения здесь

Как я могу это осознать? (Я попытался, например, установить n или FALSE в lty-секции, но это не сработало,...). Мне также не удалось выровнять значения qc и beta, но это уже другая история...

2 4
formatting legend

2 ответа:

Аналогичный подход, но с использованием заголовка legend и созданием двух легенд (без полей) перед добавлением прямоугольника (поля) после

plot(1)
# legend 1
l1 <- legend(
  "topleft"
  , legend=c(expression(q[c] == 0.00 ~ ";" ~ beta == 0)
    , expression(q[c] == 0.05 ~ ";" ~ beta == 2)
    , expression(q[c] == 0.10 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.20 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.40 ~ ";" ~ beta == 10)),
  title = expression(bold("Long:" ~ (w==10^2 ~ ";" ~ h==10^5))),
  , col=c( 1, 2, 3, 4, 5)
  , lty=c(1, 1, 1, 1, 1)
  , cex=.65,
   bty='n')
# legend 2, placed directly below legend 1
l2 <- legend(x = l1$rect$left, y = with(l1$rect, top - h),
             legend =c(expression(q[c] == 0.00 ~ ";" ~ beta == 0)
                       , expression(q[c] == 0.05 ~ ";" ~ beta == 2)
                       , expression(q[c] == 0.10 ~ ";" ~ beta == 10)
                       , expression(q[c] == 0.20 ~ ";" ~ beta == 10)
                       , expression(q[c] == 0.40 ~ ";" ~ beta == 10)),
             title = expression(bold("Wide:" ~ (w==10^3 ~ ";" ~ h==10^3))),
              col=c( 1, 2, 3, 4, 5)
             , lty=c(  2, 2, 2, 2, 2)
             , cex=.65,
             bty='n')
# add the rectangle around the legend
rect(xleft = l1$rect$left, ybottom = with(l2$rect, top - h),
     xright = l1$rect$left + max(l1$rect$w, l1$rect$w), ytop = l1$rect$top)

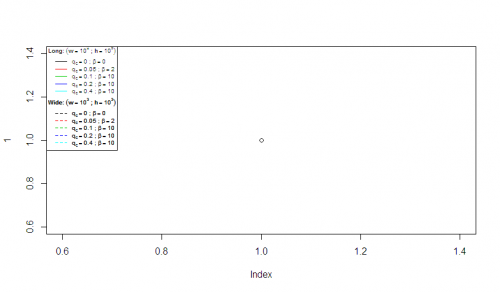

Введите описание изображения здесь

3

Используя предложенный метод решения @DWin:

Установите примерный график:

plot(1:10,type="n")

Сохраните легенду и phantom скройте заголовки, которые будут написаны вручную

saveleg <- legend(
  "bottomleft"
  , legend=c(
      expression(phantom(bold("Long:" ~ (w==10^2 ~ ";" ~ h==10^5))))
    , expression(q[c] == 0.00 ~ ";" ~ beta == 0)
    , expression(q[c] == 0.05 ~ ";" ~ beta == 2)
    , expression(q[c] == 0.10 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.20 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.40 ~ ";" ~ beta == 10)
    , expression(phantom(bold("Wide:" ~ (w==10^3 ~ ";" ~ h==10^3))))
    , expression(q[c] == 0.00 ~ ";" ~ beta == 0)
    , expression(q[c] == 0.05 ~ ";" ~ beta == 2)
    , expression(q[c] == 0.10 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.20 ~ ";" ~ beta == 10)
    , expression(q[c] == 0.40 ~ ";" ~ beta == 10)
  )
  , col=c("n", 1, 2, 3, 4, 5, -1, 1, 2, 3, 4, 5)
  , lty=c(F, 1, 1, 1, 1, 1, -1, 2, 2, 2, 2, 2)
  , cex=.65
  , trace=TRUE
)
Затем возьмите значения по оси y двух битов text, которые будут реплицированы из сохраненной легенды с новыми заданными значениями по оси X.
text(
    c(0.6,0.6),
    saveleg$text$y[c(1,7)],
    c(
      expression(bold("Long:" ~ (w==10^2 ~ ";" ~ h==10^5))),
      expression(bold("Wide:" ~ (w==10^3 ~ ";" ~ h==10^3)))
     ),
    cex=0.65,
    pos=4
)

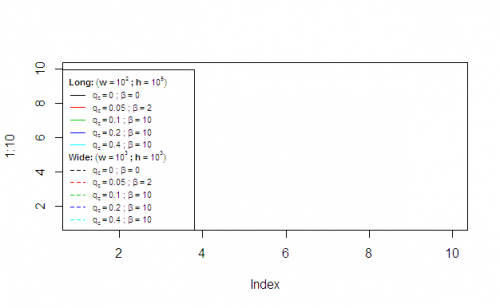

Результат:

Введите описание изображения здесь
