Graphviz: создание ребер, не влияющих на иерархию узлов

Question

Graphviz: создание ребер, не влияющих на иерархию узлов

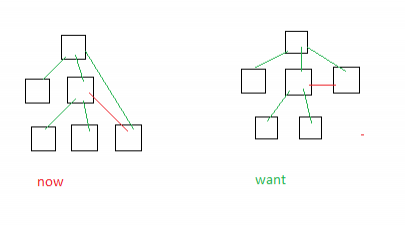

Я добавляю ребра (зеленые) к графу, что создает иерархию узлов. Как добавить второстепенные ребра (красные), не влияющие на иерархию?

Введите описание изображения здесь

Edit: это библиотека Qt graphViz.

2 3

qt graphviz

2 ответа:

Вам нужно {rank = same; <node names> }, например
digraph G {
    a -> b
    a -> c
    c -> d
    c -> e
    a -> f
    c -> f
}
... дает:

... в то время как
digraph G {
    a -> b
    a -> c
    c -> d
    c -> e
    a -> f
    c -> f
    { rank=same; c f }
}
... дает:

3

marapet · Accepted Answer · 2014-03-31 12:54:07

Если вы хотите, чтобы преимущество не влияло на рейтинг, вы можете просто установить constraint атрибут false:

Если значение false, то ребро не используется для ранжирования узлов.

Пример:
node1 -> node2 [constraint=false];
